Technische Daten

Technische Daten

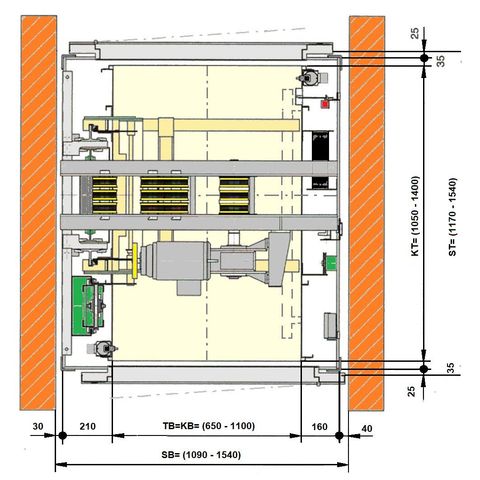

Der IDEALLIFT mit Montagehilfsgerüst für die Montage in einem bestehendem Schacht
Der IDEALLIFT ist baumustergeprüft und wird auf Basis der aktuellen Maschinenrichtlinie 2006/42/EG in Verbindung mit der harmonisierten Norm EN81-41 gefertigt.
Hier ein paar Daten zu unserem IDEALLIFT:
Nennlast :
Fahrkorbbreite:
Fahrkorbtiefe:
Fahrkorbhöhe:
Förderhöhe:
Schachttüren:
Triebwerkanordnung:
Nenngeschwindigkeit:
Grube:
Schachtkopfhöhe:
Schachtinnenmaße:

250 - 385 kg
650 - 1100 mm
1050 - 1400 mm
2000 mm
bis 12 m
als 1- flg.  Drehtür
oben im Schacht
0,15  m/s
min. 100mm
min. 2500 mm
min.  1090 x 1170 mm (BxT)
max. 1540 x 1520 mm (BxT)
Nennlast :
Fahrkorbbreite:
Fahrkorbtiefe:
Fahrkorbhöhe:
Förderhöhe:
Schachttüren:
Triebwerkanordnung:
Nenngeschwindigkeit:
Grube:
Schachtkopfhöhe:
Schachtinnenmaße:

250 - 385 kg
650 - 1100 mm
1050 - 1400 mm
2000 mm
bis 12 m
als 1- flg.  Drehtür
oben im Schacht
0,15  m/s
min. 100mm
min. 2500 mm
min.  1090 x 1170 mm (BxT)
max. 1540 x 1520 mm (BxT)
Schachtinnenmaß Kalkulieren
Kabinenbreite in mm

X
Kabinentiefe in mm
Erforderliche Schachtbreite in mm
Erforderliche Schachttiefe in mm
X
Homelift Maßblatt
Der IDEALLIFT mit Selbsttragendem Schachtgerüst für die Montage in Deckendurchbrüchen
Der IDEALLIFT ist baumustergeprüft und wird auf Basis der aktuellen Maschinenrichtlinie 2006/42/EG in Verbindung mit der harmonisierten Norm EN81-41 gefertigt.
Hier ein paar Daten zu unserem IDEALLIFT:
Nennlast :
Fahrkorbbreite:
Fahrkorbtiefe:
Fahrkorbhöhe:
Förderhöhe:
Schachttüren:
Triebwerkanordnung:
Nenngeschwindigkeit:
Grube:
Schachtkopfhöhe:
Schachtinnenmaße:

250 - 385 kg
650 - 1100 mm
1050 - 1400 mm
2000 mm
bis 12 m
als 1- flg.  Drehtür
oben im Schacht
0,15  m/s
min. 100mm
min. 2500 mm
min.  1165 x 1280 mm (BxT)
max. 1615 x 1630 mm (BxT)
Nennlast :
Fahrkorbbreite:
Fahrkorbtiefe:
Fahrkorbhöhe:
Förderhöhe:
Schachttüren:
Triebwerkanordnung:
Nenngeschwindigkeit:
Grube:
Schachtkopfhöhe:
Schachtinnenmaße:

250 - 385 kg
650 - 1100 mm
1050 - 1400 mm
2000 mm
bis 12 m
als 1- flg.  Drehtür
oben im Schacht
0,15  m/s
min. 100mm
min. 2500 mm
min.  1165 x 1280 mm (BxT)
max. 1615 x 1630 mm (BxT)
Schachtinnenmaß Kalkulieren
Kabinenbreite in mm

X
Kabinentiefe in mm
Erforderliche Schachtbreite in mm
Erforderliche Schachttiefe in mm
X
Homlift
Homelift mit Blechgerüst Selbsttragend
